立式管道泵与多级泵应用区别 场景选型对照

同样是立式安装、进出口同口径的泵，为什么有的项目用 TD 立式管道泵，有的却用 CDL 立式多级泵？核心区别在 "单级" 和 "多级"：TD 泵内只有一个叶轮，一次增压；CDL 多级泵把多个叶轮串联，水每经过一级叶轮就增压一次，扬程可以叠得很高。结构不同，适用场合自然不同。两者都是立式结构，占地小、进出口同口径、接管方便，是暖通、供水、工业循环里出场率很高的两类泵。下面按应用场景拆开讲，文中所列型号与参数取自上海意嘉泵业官网参数表，供选型参考。

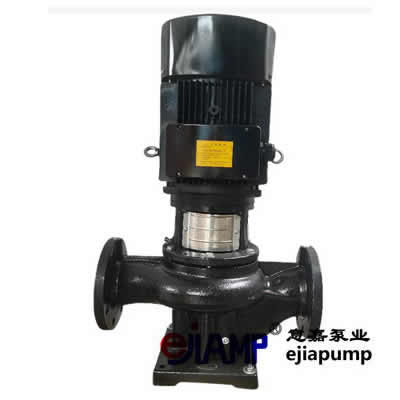

TD 立式管道泵：循环、输送、中低扬程增压

TD 适合输送清水及物理化学性质类似的液体，介质温度 -15℃~110℃，系统压力常规型 PN12 巴、特殊型 PN16 巴，常见于空调冷冻水和冷却水循环、冷却塔、区域供热、生活热水循环、锅炉混流、工业冷却循环和系统增压场合。

选型参照：中小型暖通循环可选 TD50-24G/2（25m³/h、24m）；车间冷却循环选 TD65-20G/2（30m³/h、20m）；冷却塔和区域供热循环量大的，选 TD80-38G/2（80m³/h、38m）或 TD100-27/2（100m³/h、27m）。TD 泵 2.2kW 以下可直挂管道安装，功率更大的要配支架或底座，安装时避免管路张力传到泵体。TD 采用顶部拉出式结构，检修不用拆管路；进出口同口径，吸入口和吐出口可装成同向或 90°、180°、270° 方向，现场接管很灵活，暖通机房和泵站改造项目里应用很多。

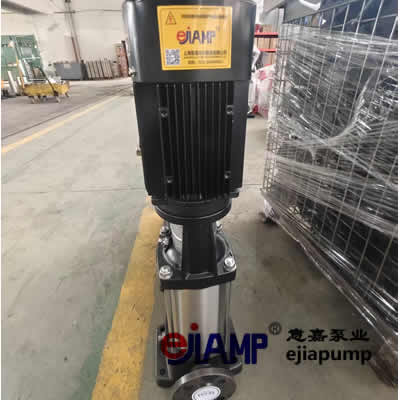

CDL 靠多级叶轮逐级增压，扬程从几十米到两百多米，压力稳定，适合高层建筑二次供水、恒压变频供水、锅炉补水、反渗透与纯水设备增压、消防稳压，以及食品、医药、环保水处理行业的液体输送。介质温度 -15℃~120℃，带 F 的全不锈钢型号可输送轻度腐蚀介质。

选型参照：家用和小型增压选 CDL4-8（4m³/h、64m）；别墅、小型楼宇供水选 CDL8-10（8m³/h、92m）；多层住宅恒压供水选 CDL16-5（16m³/h、58m）；中高层供水或锅炉补水选 CDL32-50（32m³/h、67m）；小区集中供水选 CDL65-30（65m³/h、60m）。CDL 过流部件为不锈钢冲压成型，流道光滑不易结垢，结构紧凑、噪音低；进出口位于泵座同一水平线，可直接串在管路上，配变频器后可按用水量调节转速，很适合恒压供水系统。需要耐腐蚀或卫生级输送时，向上海意嘉泵业说明介质成分，厂家会推荐带 F 的全不锈钢配置。

扬程需求 50m 以内、流量大、以循环输送为主，优先考虑 TD；扬程高、要求压力稳、用于供水增压，直接选 CDL。介质带腐蚀或卫生要求高的，选 CDLF 全不锈钢。问：TD 泵能当增压泵吗？短距离、低扬程可以，扬程需求一高就换 CDL。问：CDL 级数越多越好吗？不是，按实际扬程选级数，盲目加级费钱又占空间。问：安装要注意什么？CDL 进出口位于泵座同一水平线，可直接接管，启动前排净泵内空气即可。问：两种泵能并联吗？都可以。并联建议选同型号、进水管路对称布置，每台出口加止回阀，防止倒灌。问：扬程不够怎么办？先核算管路损失，确认不是选型偏小，再考虑换更大级数或串联，拿不准直接问厂家。

选型别只盯着铭牌，把流量、扬程、介质、温度和管路情况一起整理好，发给上海意嘉泵业制造有限公司的技术人员核算，厂家按真实工况推荐型号和材质，比照抄同类项目稳妥。记住一句话：循环输送选 TD，高扬程供水选 CDL，特殊介质再叠加不锈钢材质。
