TD 与 CDL 立式泵型号 数字含义解读

很多采购初次接触 TD 立式管道泵、CDL 立式多级泵，看到 TD40-20G/2、CDL4-8 这类型号就发懵：字母数字混在一起，到底代表什么？其实立式泵型号是 "字母 + 数字" 的固定编码，每一段都有对应含义。读懂型号，选型就成功了一半。上海意嘉泵业官网的 TD、CDL 系列参数页，把每个型号的流量、扬程、功率都列成了对照表，本文按官网口径把两套型号的读法讲清楚，文中数值均可在对应参数表查到。

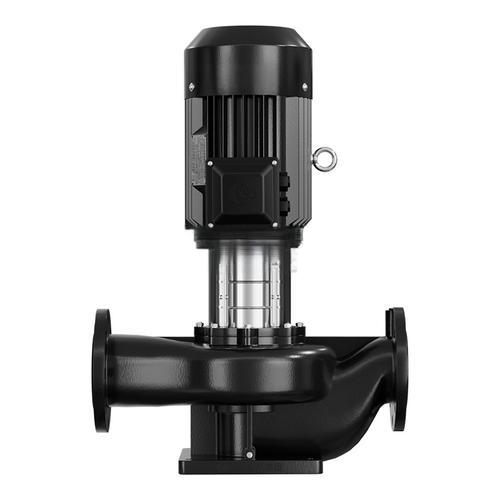

以 TD50-18G/2 为例，型号分四段看：TD 是系列代号，表示高效节能型立式单级管道离心泵；50 是进出口公称口径，单位毫米；18 是额定扬程，单位米；末尾的 2 是电机极数，2 极电机转速 2900r/min，4 极电机约 1450r/min。部分型号扬程数字后带 G 标识，是意嘉系列的命名写法，参数以官网样本为准。

对照意嘉官网参数表看几个代表型号：TD32-18G/2 额定流量 8m³/h、扬程 18m、配用功率 1.1kW；TD40-20G/2 流量 20m³/h、扬程 20m、功率 2.2kW；TD50-24G/2 流量 25m³/h、扬程 24m、功率 3kW；TD65-20G/2 流量 30m³/h、扬程 20m、功率 3kW。口径越大，可匹配的流量越大；同口径下扬程越高，配用电机功率越大。TD 系列整体流量覆盖 8~900m³/h、扬程 9~85m，2 极小口径型号走中低扬程路线，4 极大口径型号适合大流量低扬程场合。

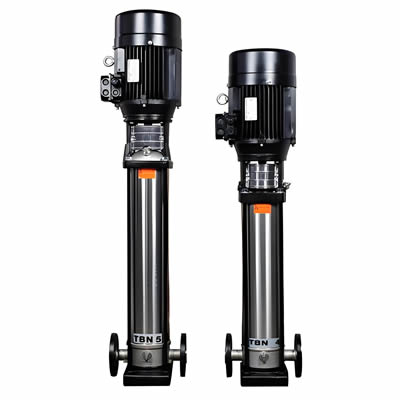

CDL 是轻型立式多级离心泵代号，型号里 F 表示过流部件为不锈钢（304 或 316），紧跟 CDL 的数字是额定流量（m³/h），短横线后的数字是叶轮级数。总扬程约等于单级扬程乘以级数，单级扬程随流量不同约 5~20m。

对照官网参数表看代表型号：CDL4-8 流量 4m³/h、8 级叶轮、总扬程 64m、功率 1.5kW；CDL8-10 流量 8m³/h、10 级、总扬程 92m、功率 4kW；CDL16-5 流量 16m³/h、5 级、总扬程 58m、功率 5.5kW；CDL32-50 流量 32m³/h、5 级、总扬程 67m、功率 11kW。同一流量的泵，级数越多扬程越高，泵体也越长；需要多高扬程，就选相应级数。

问：TD 型号里的 "极数" 和 CDL 的 "级数" 是一回事吗？不是。TD 是单级泵，末尾的 2 或 4 是电机极数，决定转速；CDL 短横线后的数字才是叶轮级数，决定扬程，两者别混淆。问：同型号泵参数会不会不一样？会。不同批次电机配置、安装尺寸可能有调整，订货务必核对厂家现行样本。问：怎么看一台泵适不适合自己？先看流量和扬程两个数：流量满足系统循环量，扬程覆盖实际管路损失再加安全余量，然后反查对应型号。

TD 系列 4 极型号转速约 1480r/min，主打大流量低扬程，比如 TD150-25/4 额定流量 200m³/h、扬程 25m、配用功率 22kW，适合大循环量的供热、冷却系统；CDL 大流量型号如 CDL65-30，流量 65m³/h、3 级叶轮、总扬程 60m、功率 18.5kW，适合小区集中供水、工业循环增压。两类泵型号结构不同，选型逻辑其实一致：流量对口径，扬程对级数或极数。

先定系统需要的流量和扬程，再反查型号：流量对口径、扬程对级数或极数。小流量高扬程优先看 CDL，大流量中低扬程优先看 TD。同时把介质温度和工作压力一起确认：TD 输送介质温度 -15℃~110℃、系统压力常规型 PN12 巴，CDL 介质温度 -15℃~120℃；高温、高压或腐蚀介质要提前说明，方便厂家配置对应材质和密封。拿不准时，把工况参数发给上海意嘉泵业制造有限公司的技术人员，厂家按实际系统核算后给出带完整型号的配置建议，比自己对着型号猜稳妥得多。型号是选型的基础，读懂数字含义，才能避免买错泵。
