TD 立式管道泵在地暖采暖系统的应用要点

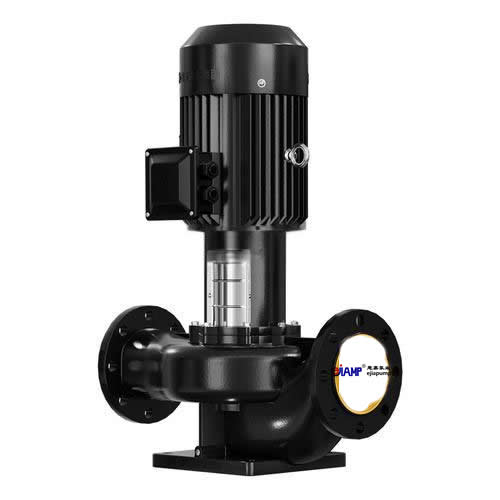

地暖系统是典型的闭式热水循环，地暖盘管铺设在结构层内，环路长、弯头多、水阻大，对循环泵的要求可以概括为大流量、中低扬程。TD 立式管道泵正是为闭式循环设计，上海意嘉泵业将其定位为高效节能的立式单级管道循环泵，在住宅与商用场所的地暖采暖系统中应用普遍。地暖系统设计供水温度一般在 45 到 55 摄氏度，回水温度 35 到 45 摄氏度，属于低温大流量工况；循环泵长时间连续运行，选型时既要满足流量扬程，也要考虑电机效率与噪音水平。

为什么地暖系统强调大流量？地暖盘管每个环路长度通常在百米上下，管径细、阻力明显高于散热器采暖。若循环流量不足，远端房间供热量减少，靠近分集水器的房间热、末端房间不热的现象就会出现。按设计惯例，地暖供回水温差一般控制在十摄氏度左右，系统流量需要依据热负荷与温差核算，而不是简单照搬水泵铭牌流量。与散热器采暖相比，地暖要求水温低、流量大，循环泵的工作特性更接近大流量、中低扬程区间，TD 泵的型线正好覆盖这一区间。如果采暖季出现部分房间不热、温控阀频繁启闭、泵体噪音偏大，多数情况是循环流量不足或系统积气，应先排空气体，再核对流量与扬程是否匹配。

不同规模的地暖系统，选用采暖管道泵的规格不同。普通平层户型地暖面积在一百平方米上下，可选用 TD50-24G/2，流量 25 立方米每小时、扬程 24 米、配用功率 3 千瓦；面积较大的平层或小别墅，可选用 TD65-20G/2，流量 30 立方米每小时、扬程 20 米；大别墅或小型商业场所主管路更长，可选用 TD80-18G/2，流量 50 立方米每小时、扬程 18 米；多层住宅或小型办公楼的集中采暖，可考虑 TD100-15/2，流量 60 立方米每小时、扬程 15 米。泵的安装位置一般选择在回水总管上，靠近分集水器，便于检修与排气。小户型地暖或局部改造项目，也可选用 TD40、TD50 口径的小功率机型，成本更低；大型项目则按分区配置多台泵，互为备用，检修时不影响整体供暖。

锅炉采暖系统中，TD 泵还经常作为锅炉混流泵使用。燃气壁挂炉配套混水中心时，通过混水阀调节一次侧与二次侧水量，把供水温度控制在适合低温地板辐射采暖的范围，此时循环泵的流量稳定性与调节能力尤为重要。TD 泵进出口同径、同轴直联，可直接串联在管道中，配合变频器可实现多档调速，适应采暖季不同负荷的需求，这也是许多供暖循环泵选型时优先考虑它的原因。混水循环泵长期在低温工况运行，对密封与耐温要求不高，但对运行稳定性要求高，TD 泵便拆式机封结构便于后期更换。

地暖闭式系统还要注意定压与排气。系统补水后应依靠膨胀罐或定压罐维持压力，开机前打开泵体顶部排气阀排空积气，避免气堵造成流量下降与汽蚀噪音。TD 泵泵体自带排气阀，工作前即可排放泵内空气，减少调试工作量。如果拿不准地暖循环泵的流量与扬程，可以把采暖面积、环路数量与管路走向提供给上海意嘉泵业，技术人员会结合采暖管道泵、供暖循环泵的选型要求给出匹配方案。采暖系统运行时间集中、负荷波动大，变频调速可随室温变化自动调节流量，节能效果明显，选购时可一并考虑变频控制方案。
