CDM 卧式多级泵型号咋看？CDM10-6 含义详解

"CDM10-6""CDM20-8" 这类型号常出现在恒压供水、锅炉补水的选型单上，但不少采购人员并不清楚每个数字代表什么。本文以 CDM 卧式不锈钢多级离心泵为例，把型号含义、参数规律和选型逻辑讲明白，帮你下单时心里有底。

一、CDM 型号怎么读

CDM 系列型号结构为 "CDM + 额定流量 + 级数"：CDM 代表轻型多级离心泵，中间的阿拉伯数字是额定流量，单位 m³/h，横杠后的数字是叶轮级数。以 CDM10-6 为例：额定流量 10m³/h，6 级叶轮串联。多级泵的扬程由级数决定，级数越多扬程越高，这就是 "多级" 二字的由来。

二、常见型号对应什么参数

CDM 系列流量覆盖 0.4~240m³/h，扬程 5~300 米，配套功率 0.37~110kW，口径 DN25~DN150。常见流量档位有 CDM1、CDM3、CDM5、CDM10、CDM15、CDM20、CDM32、CDM45、CDM64、CDM90、CDM120、CDM155、CDM200 等。选型号时先定流量，再按所需扬程反推级数：单级扬程约在 5~20 米区间，总扬程除以单级扬程向上取整即可得到级数。以 CDM20-8 为例，约对应 8 级叶轮、总扬程 100 米上下，具体以样本性能曲线为准。

三、不锈钢材质解决了什么问题

CDM 卧式不锈钢多级离心泵的过流部件采用 304/316L 不锈钢冲压成型，流道光滑、不易结垢，耐轻度腐蚀，可输送清水、软化水、微碱性水等介质，也适用于卫生要求高的场合。相比铸铁泵，不锈钢泵更耐水质波动，维护周期更长，是生活供水、水处理设备的常见选择。泵的叶轮和导叶采用不锈钢板冲压焊接或精密铸造工艺，表面光洁度高，液体流动阻力小，同等功率下效率表现更优。

四、卧式结构的好处

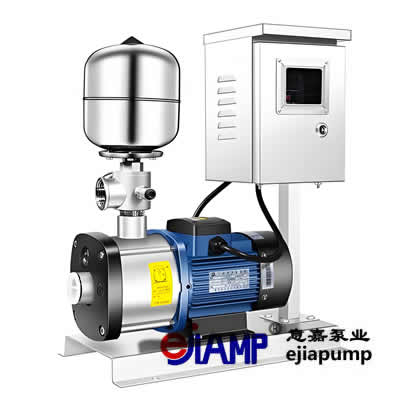

与立式多级泵相比，CDM 卧式结构重心低、运行平稳，适合需要降低安装高度或对振动敏感的机房；检修时不必拆卸管路即可接近叶轮和密封，日常维护更方便。上海意嘉泵业生产的 CDM/CDMF 系列卧式不锈钢多级离心泵，进口口径 DN25~DN150，额定流量 0.4~240m³/h，额定压力 0.05~3.0MPa，转速 2900r/min，介质温度常温型 -15℃~+80℃、热水型最高 +120℃，可满足大多数供水增压工况。

五、使用条件要核对

CDM 卧式多级泵适用于输送清水或物理化学性质类似清水的液体，常规使用条件包括：海拔高度不超过 1000 米，环境温度不超过 40℃，相对湿度低于 95%，介质密度 0.9~1.05g/cm³，pH 值 5~9，介质中固体颗粒体积占比应小于 0.1%、颗粒粒度小于 0.2mm。如果介质含杂质较多，进水端必须加装过滤器，否则会加速叶轮和机械密封磨损。特殊工况请在订货时说明，便于厂家提供更可靠的材料与配置。

此外，泵的入口压力不能过高，一般不超过 0.4MPa，系统总压力不超过 3.4MPa，超出范围需在方案中增加减压或特殊设计；电机标配为 YX3、YE3、YE4 普通型，易燃易爆场所可选用 YBX3 等隔爆型电机，订货时按防爆等级明确即可。

六、选型提醒

选购 CDM 卧式多级泵，务必同时确认流量、扬程、功率和介质温度四项。扬程不足可增加级数，流量不足则需要换更大流量档位。把工况数据提供给上海意嘉泵业等专业厂家，可获得匹配的型号与配套方案，避免 "扬程够、流量小" 或 "电机过大浪费" 的常见失误。以上参数为系列通用范围，具体型号数据以意嘉最新样本为准。

另外提醒一点：同系列泵级数越多，轴越长，对安装同轴度的要求也越高，安装时务必保证底座水平、联轴器对中良好，否则易出现振动和密封早期磨损。新建项目建议直接按厂家提供的安装尺寸预留基础，改造项目则先复核旧泵的安装尺寸是否与新泵一致，减少现场返工。
