立式管道泵工作原理 结构特点一次讲透

供水增压、空调循环、消防稳压、园林喷灌几乎每个工程现场都能看到立式管道泵的身影。很多人会用泵，却说不清它到底是怎么把水送上去的。本文以上海意嘉泵业 ISG50-160 为例，把立式管道泵的工作原理和结构特点一次讲透，帮您选泵、用泵都心里有数。

先看工作原理。立式管道泵属于离心泵家族，核心动作只有两个字：离心。电机带动叶轮高速旋转，叶片把水甩向叶轮外缘，水流进入泵壳蜗道后速度降低、压力升高，最终从出口排出；与此同时，叶轮中心区域形成低压，进口侧的水在大气压或管网压力作用下不断补充进来，如此循环往复，实现连续增压输水。这里要特别提醒：管道泵是非自吸泵，开机前必须保证泵体和进水管路充满水，泵壳里全是空气时叶轮转得再快也建立不起足够的压力，这就是很多泵 "空转不上水" 的根源。

再看型号含义。以 ISG50-160 为例：ISG 表示单级单吸立式管道离心泵；50 表示进出口公称直径 50mm；160 表示叶轮名义外径 160mm。型号后面有时会出现（I）和 A、B，其中（I）表示加大流量规格，A、B 分别表示叶轮第一次、第二次切割，用于微调扬程流量。意嘉泵业 ISG 系列覆盖 ISG40-160、ISG50-160、ISG65-125、ISG80-160、ISG100-160 等常用型号，流量约 1.5 至 400m³/h，扬程 8 至 150 米，功率 0.55 至 90kW，能覆盖绝大多数中低压输送工况。

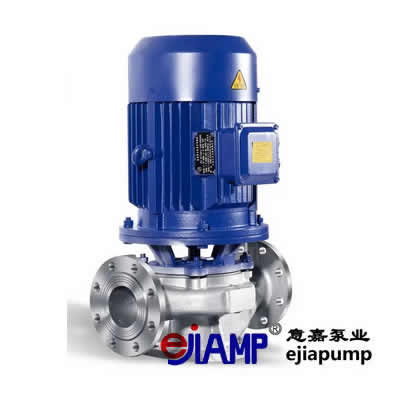

再讲结构特点，这也是立式管道泵区别于卧式泵的关键。第一，泵与电机采用同端盖直联结构，轴向尺寸短，整机紧凑，占地面积小，适合安装在管路走廊和狭小空间。第二，叶轮直接装在电机轴上，省去联轴器，运行震动和噪音更低。第三，泵体上设有取压孔和放水孔，可随时监测压力、排空余水；泵体顶部还配有排气阀，开机前打开就能排掉泵内空气，避免气堵。第四，泵体底部带安装底板和螺栓孔，固定稳固，管道重量不会压在泵体上。轴封采用机械密封，配合硬质合金摩擦副，密封可靠、寿命长。

使用和维护上也有几个实用要点。一是首次安装或检修后，务必先打开排气阀排空泵内空气再启动，防止干转；二是长期停用的泵，应打开放水孔排尽泵腔余水，避免冬季结冰胀裂泵体；三是进水侧建议加装过滤网或 Y 型过滤器，防止沙石杂物卡伤叶轮和密封面；四是定期用取压孔核对实际运行压力，发现压力明显下降或电流升高，及时排查叶轮磨损和管路堵塞。做到这几点，一台 ISG 管道泵用上十年八载很常见。

应用上，立式管道离心泵几乎 "百搭"：城市供水管道增压、空调冷却水循环、消防给水稳压、锅炉及太阳能热水循环、园林喷灌远距离输水等场景都能胜任。选购时把流量、扬程、介质温度报给厂家，即可匹配对应型号。这里再提醒一句：管道泵的性能曲线是流量越大、扬程越低，选型要让实际工况点落在高效区，偏离太远要么压力不足、要么电机过载；若输送热水或腐蚀性介质，则应分别对应 IRG 热水管道泵和 IHG 化工管道泵，介质温度与酸碱度务必提前告知厂家，避免材质选错。上海意嘉泵业制造有限公司专业生产 ISG 全系列立式管道泵，支持按工况选型定制，官网www.ejiapump.com欢迎咨询。
