一、产品概述

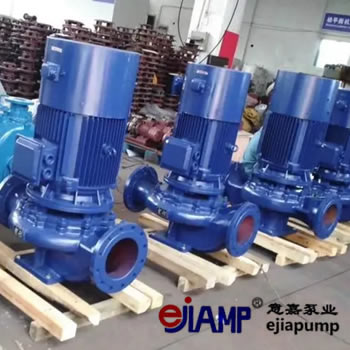

ISG管道泵是上海意嘉泵业结合国内外先进技术研发制造的新一代高效节能管道泵。该泵采用优秀的水力模型设计，具有高效节能、噪音低、性能稳定等特点。广泛适用于工业和城市给排水、高层建筑增压送水、消防增压、暖通制冷循环、浴室等冷暖水循环增压及设备配套等领域。
二、型号说明
（一）型号表示方法
以ISG50 - 160（I）A为例：
“ISG”代表单级单吸立式管道离心泵；
“50”表示泵进出口公称直径（mm）；
“160”表示叶轮名义直径（mm）；
“（I）”表示流量分类，有（I）、（II）等不同规格；
“A”表示叶轮第一次切割。
（二）不同型号适用范围
不同进出口公称直径和叶轮直径的型号适用于不同的流量和扬程需求。例如，较小口径的ISG25 - 125适用于小流量、低扬程的场合，如小型家庭供水系统；而较大口径的ISG150 - 315则适用于大流量、高扬程的工业供水系统。
三、性能参数
（一）流量与扬程
ISG管道泵的流量范围一般在1.5 - 400m³/h，扬程范围在5 - 125m。具体不同型号的流量和扬程参数如下表所示：
型号 | 流量（m³/h） | 扬程（m） |
|---|---|---|
ISG25 - 125 | 2.5 | 20 |
ISG50 - 160 | 12.5 | 32 |
ISG100 - 200 | 50 | 50 |
ISG150 - 315 | 160 | 125 |
（二）功率
泵的功率与流量、扬程密切相关。一般来说，流量和扬程越大，所需功率也越大。ISG管道泵的配套电机功率范围从0.37kW到75kW不等。例如，ISG25 - 125型泵配套电机功率为0.55kW，而ISG150 - 315型泵配套电机功率则达到了75kW。
（三）转速
该系列管道泵的额定转速一般为2900r/min和1450r/min。较高的转速可以提供较大的流量和扬程，但同时也会增加能耗和噪音。用户可以根据实际需求选择合适转速的泵。
（四）效率
ISG管道泵具有较高的效率，一般在60% - 85%之间。高效的设计可以降低运行成本，提高能源利用率。不同型号的泵在不同工况下的效率会有所差异，用户可以参考产品性能曲线来选择效率较高的运行点。
四、结构特点
（一）整体结构
ISG管道泵为立式结构，进出口口径相同且在同一中心线上，可像阀门一样安装于管路之中，结构紧凑，占地面积小。泵体与电机直联，轴向尺寸短，使泵运行更加平稳，噪音更低。
（二）叶轮
叶轮采用优秀的水力模型设计，经过精密铸造和加工，具有良好的水力性能。叶轮表面光滑，流道顺畅，能够有效减少水力损失，提高泵的效率。叶轮经过动平衡测试，确保泵在运行过程中振动小，延长使用寿命。
（三）机械密封
泵采用优质的机械密封，具有良好的密封性能和耐磨性能。机械密封采用耐腐蚀材料制造，能够适应不同介质的输送要求，防止介质泄漏，保证泵的正常运行。
（四）轴承
选用高精度、低噪音的轴承，能够承受较大的径向和轴向载荷，保证泵的稳定运行。轴承采用良好的润滑方式，减少摩擦损失，延长轴承使用寿命。
五、安装与使用
（一）安装要求
安装前应检查泵和电机是否完好无损，进出口管道是否畅通。泵应安装在水平、坚固的基础上，基础应能承受泵和电机的重量以及运行时的振动。安装时应注意进出口管道的连接，确保密封良好，避免泄漏。应安装进出口阀门和压力表，以便于调节和监测泵的运行参数。
（二）启动与停止
启动前应先向泵内灌满液体，排净空气。然后检查电机的转向是否正确，各连接部位是否紧固。启动时应先关闭出口阀门，待泵达到额定转速后，再逐渐打开出口阀门，调节流量和扬程。停止时应先关闭出口阀门，再停止电机运行。
（三）运行维护
在泵运行过程中，应定期检查泵的运行参数，如流量、扬程、功率、温度等，确保泵在正常工况下运行。应定期检查轴承的润滑情况，及时补充润滑油。定期清理泵的进出口管道和滤网，防止杂物堵塞。
