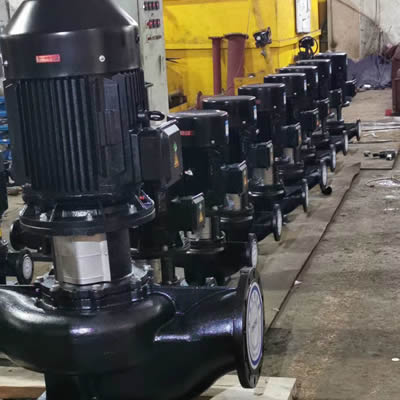

TD200-53/4SWHCB_管道循环泵

在各类管道输送系统中，管道泵起着至关重要的作用。其中，立式管道离心泵以其独特的优势广泛应用于众多领域，而 TD200 - 53/4SWHCB 管道循环泵作为意嘉泵业旗下的杰出产品，更是在性能和功能上表现卓越，特别适用于空调循环系统等场景。

TD200 - 53/4SWHCB 管道循环泵是意嘉泵业引进丹麦技术精心研发生产的绿色、环保、节能、高效管道离心泵。它主要用于输送不含固体颗粒的清水及物理化学性质类似于水的液体，同时还能根据使用温度、介质等不同情况，在 TD 高效立式管道离心泵的基础上衍生出适用于热水、高温、腐蚀性化工泵、油泵等多种类型。该产品严格符合新国家机械部 JB/T53058 - 1993 的标准，并按 ISO02858 标准设计制造。

这款管道循环泵具有众多显著特点。它属于 TD 型单级管道离心泵，配有标准电机和机械密封。其结构设计巧妙，相比相近类型产品，更不易受到泵送液体中杂质的影响。产品采用顶部可拉出的拆装形式，在不影响管路系统的情况下就能对泵进行维护，极大地提高了维护效率。叶轮直接安装在电机轴上，有效保证了泵的同心度，增强了泵的运行稳定性，延长了泵的使用寿命。轴封采用机械密封或机械密封的组合，并使用优质的硬质合金密封环，增强了密封的耐磨性，进一步延长了泵的使用寿命。该泵安装检修极为方便，无需拆动管路系统，其进口和出口为相同口径，简化了管道的连接。它还可根据流量和扬程的需要采用泵的串联、并联运行方式，吸入口和吐出口可安装成同方向或 90°、180°、270°几个不同方向，以满足不同的连接场合。而且，泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具备的优势。

在用途方面，TD200 - 53/4SWHCB 管道循环泵适宜在清洁、稀薄、非侵蚀、非易爆易燃，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体而言，液体温度需在－15℃~110℃之间，系统高压力常规型为 PN12 巴，特殊型为 PN16 巴。在输送水时，它可用于生活用水、工业用水、冷却系统用水和区域供热系统的冷、热用水等。在空调循环系统中，它能作为主循环泵、混合环路中的泵等，确保空调系统的稳定运行。该产品也广泛应用于化工、制药、食品加工等工业领域，可用于原料的输送、系统增压、混合环路循环泵等。

为了确保泵的正常运行，TD200 - 53/4SWHCB 管道循环泵有特定的工作条件。吸入压力需≤1.0Mpa，或泵系统高工作压力≤1.6Mpa，即泵吸入口压力 + 泵扬程≤1.6Mpa，泵静压试验压力为 2.5Mpa。若泵系统工作压力大于 1.6Mpa，订货时需另行提出，以便在制造时泵的过流部件和联接部分采用铸钢材料。所输送介质中固体颗粒体积含量不超过单位体积的 0.1%，粒度 < 0.2mm。若使用介质为带有细小颗粒，订货时需说明，以便厂家采用耐磨式机械密封。环境温度需 < 40℃，相对湿度 < 95%。

从结构上看，该泵与电机同端盖，轴向尺寸缩短，结构简单。泵体上设有取压孔、放水孔和排气阀，工作前能排放泵内空气，底部设有安装底板和螺栓孔，保证整体机组安装稳固。其技术参数也十分出色，TD200 - 53/4 型号的额定流量为 300m³/h，额定扬程为 53m，转速为 1480r/min，配用功率为 75kW。

在安装方面，产品有不同的安装要求。系统管路需具有支撑泵的能力，2.2kw 以下（包括 2.2kw）电机的泵可以直接悬置于管道中；若系统管路不具有支撑泵的能力或泵电机功率大于 2.2kw 时，泵必须安装在支架或底板上。对于配套 2.2kw 以下（包括 2.2kw）电机的泵可以安装在水平或垂直于管道的位置上；对于 2.2kw 以上电机的泵只能安装在垂直于管道的位置上。泵的安装要保证泵在使用时系统管路的张力不应传递到泵体上。为了保证电机的正常运转，泵要安装在保证有足够冷却的环境条件下，且冷却空气的温度不能超过 40℃。如果泵安装在户外，必须配置合适的外罩以防止电器元件进水或凝霜。为了方便对泵的检查和维修，在泵的上、下方必须留有足够的空间。泵电机小于 5.5kw 时最小留 300mm；泵电机大于 5.5kw（包括 5.5kw）时最小留 1000mm。为了防止噪音和振动，保证获得最佳运行效果，泵在安装时要采用减振底座，一般采用水泥底座，底座的重量应该大于或等于 1.5×泵重量。产品分为带底板和不带底板两种，以满足客户的不同需要。

TD200 - 53/4SWHCB 管道循环泵凭借其高效节能、稳定可靠、安装维护方便等诸多优点，成为管道输送系统尤其是空调循环系统的理想选择，为各行业的生产和生活提供了有力的保障。
