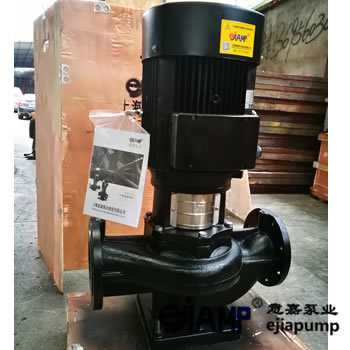

TD65-30_高效立式管道离心泵

TD65-30高效立式管道离心泵是意嘉泵业引进丹麦技术研发生产的一款绿色、环保、节能、高效的管道离心泵。它属于TD立式管道离心泵系列，该系列产品在一般立式泵的基础上进行巧妙组合设计，选用优秀水力模型，采用ISG型离心泵之性能参数，符合新国家机械部JB/T53058 - 1993的标准，并按ISO02858标准设计制造。

这款泵具有诸多显著特点。它是TD型单级管道离心泵，配有标准电机和机械密封，结构设计使得其不易受到泵送液体中杂质的影响。产品采用顶部可拉出的拆装形式，在维护时无需拆除管路，不影响管路系统的正常运行。叶轮直接安装在电机轴上，保证了泵的同心度，增强了泵的运行稳定性，有效延长了泵的使用寿命。轴封采用机械密封或机械密封的组合，搭配优质的硬质合金密封环，增强了密封的耐磨性，进一步延长了泵的使用寿命。其安装检修极为方便，进口和出口为相同口径，简化了管道的连接。可根据流量和扬程的需要采用泵的串联、并联运行方式，吸入口和吐出口还可安装成同方向或90°、180°、270°几个不同方向，以满足不同的连接场合。另外，泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具备的优势。

在技术参数方面，TD65-30泵额定流量为40m³/h，额定扬程为30m，转速达到2900r/min，配用功率为5.5kW（3×380V）。这些参数使得它能够在多种工况下稳定运行，为用户提供可靠的液体输送服务。

TD65-30高效立式管道离心泵的应用范围十分广泛。它适宜在清洁、稀薄、非侵蚀、非易爆易燃，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体来说，在输送水时，可用于生活用水、工业用水、冷却系统用水和区域供热系统的冷、热用水。在工业方面，可应用于化工、制药、食品加工等行业，用于原料的输送、系统增压以及混合环路循环泵等。

该泵的工作条件也有一定要求。吸入压力需≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa，即泵吸入口压力 + 泵扬程≤1.6Mpa，泵静压试验压力为2.5Mpa。所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。环境温度需<40℃，相对湿度<95%。如果使用介质为带有细小颗粒，订货时需说明，以便厂家采用耐磨式机械密封。

在结构设计上，泵与电机同端盖，轴向尺寸缩短，结构简单。泵体上设有取压孔、放水孔和排气阀，工作前能排放泵内空气，底部设有安装底板和螺栓孔，保证整体机组安装稳固。

在安装方面，由于其电机功率为5.5kW，泵必须安装在垂直于管道的位置上，且系统管路应具有支撑泵的能力，若不具备则需安装在支架或底板上。泵的安装要保证系统管路的张力不传递到泵体上，同时要安装在有足够冷却的环境条件下，冷却空气温度不能超过40℃。若安装在户外，必须配置合适的外罩。为方便检查和维修，泵的上、下方需留有至少1000mm的空间。为防止噪音和振动，保证最佳运行效果，泵应采用减振底座，一般采用水泥底座，底座重量应大于或等于1.5×泵重量。

TD65-30高效立式管道离心泵凭借其高效节能、性能稳定、安装维护方便等优点，管道泵无论是在生活用水输送，还是工业生产的各个环节，都能发挥重要作用，是一款值得信赖的液体输送设备。
